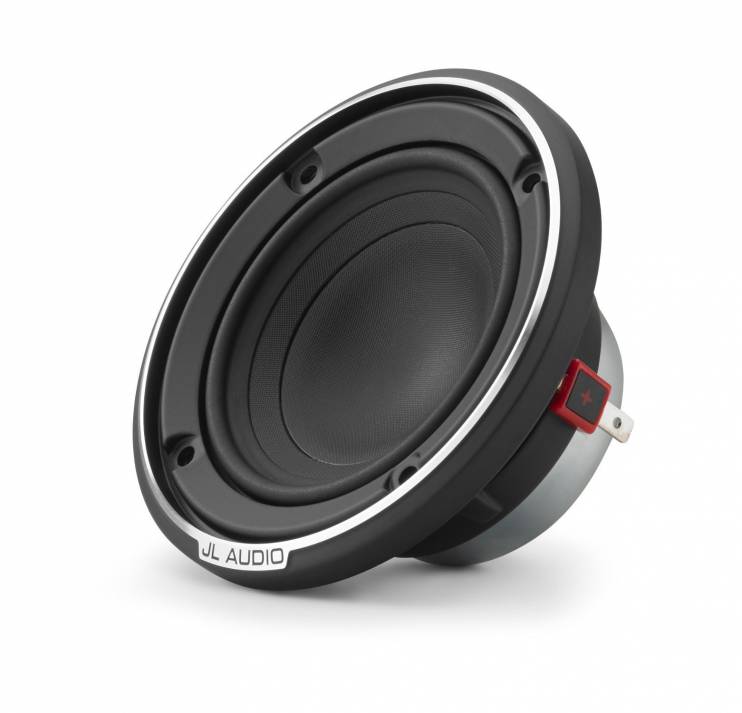

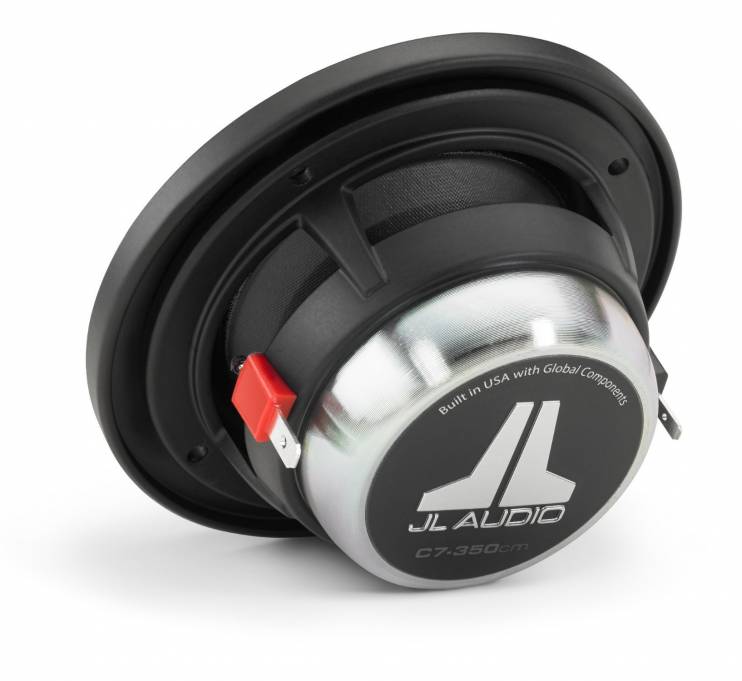

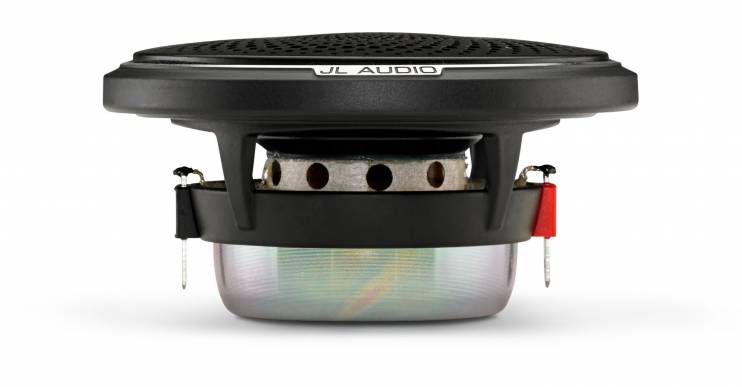

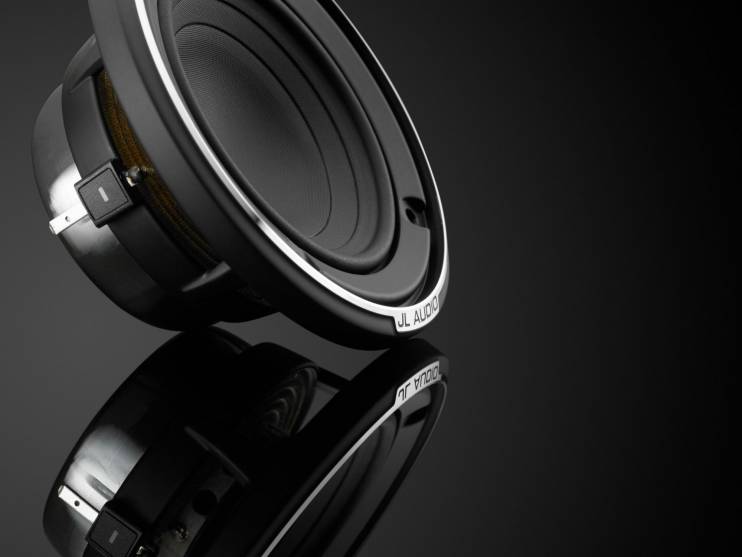

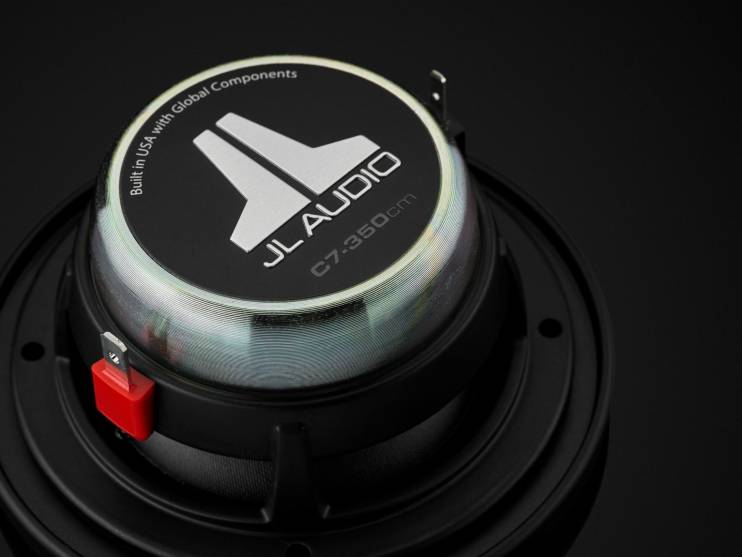

Jl audio C7-350cm

Компонентный СЧ-динамик C7-350cm спроектирован для применения в составе 3-полосной фронтальной акустической системы, с вуфером и твитером. Разработанный с чистого листа, он имеет исключительную переходную характеристику и выдающуюся линейность, благодаря которой передача сч диапазона отличается непревзойденной натуральностью и ясностью. Уровень нелинейных искажений сведен к минимуму благодаря оптимизации конструкции магнитной системы и подвеса с помощью методики динамического анализа.
Материал диффузора и пылезащитного колпачка: диффузор и пылезащитный колпачок имеющий форму вогнутого купола, выполнены из полипропилена с минеральными добавками методом литья с вакуум-формованием. Полипропилен легче, чем целлюлоза и при этом имеет прекрасные характеристики внутреннего демпфирования.
С точки зрения повышения жесткости диффузора существует несколько различных конструктивных подходов, например, использование более толстых и/или более жёстких материала, таких как различные композитные сэндвичи на основе кевлара или стекловолокна. Использование этих сложных и дорогих в производстве материалов обычно сопровождается маркетинговыми утверждениями о том, что выбранный материал обладает исключительными характеристиками соотношения жесткости по отношению к массе. В то время как сами по себе эти материалы обладают отличными характеристиками соотношения жесткости по отношению к массе (по сравнению с полипропиленом), на практике диффузоры из них не легче диффузоров из полипропилена. Это означает, что их использование допускает компромисс, который приводит к увеличению массы подвижной системы в конструкции. Плата за этот компромисс – снижение эффективности и усложнение подвеса (поскольку сложнее удерживать более тяжелый диффузор в нужном положении).
Жесткость узла диффузора динамика C7-350cm достигается с помощью архитектурных методов расчета прочности, а не за счет применения изначально жестких материалов. В основе конструкции диффузора C7-350cm две очень легкие полипропиленовые детали с минеральным наполнением, которые соединяются вместе по периметру сборки. Эффект примерно такой же как при сборке отдельных ферм моста или сварке отдельных кузовных элементов современного автомобиля в единую прочную структуру. В дополнение к увеличению общей жесткости, нижний элемент конструкции распределяет силу, создаваемую звуковой катушкой и магнитной системой, более равномерно, чем в случае классического диффузора, поскольку сила прилагается не только к вершине конуса, но также распределена по периметру внешней диафрагмы для более линейного поведения.
Конструкция подвеса: перемещение подвижной системы контролируется спайдером из материала Nomex® с хлопковыми волокнами и резиновым сурраундом. Эти элементы обеспечивают симметричное перемещение диффузора в обе стороны без ограничения амплитуды перемещения.
36 мм (1,42”) звуковая катушка намотана омедненным алюминиевым проводом на легком каркасе из фибергласа. Увеличенные габариты гарантируют бОльшую подводимую мощность за счет более эффективного охлаждения и, как следствие, снижение эффекта динамической компрессии, который приводит к искажениям на больших уровнях громкости.

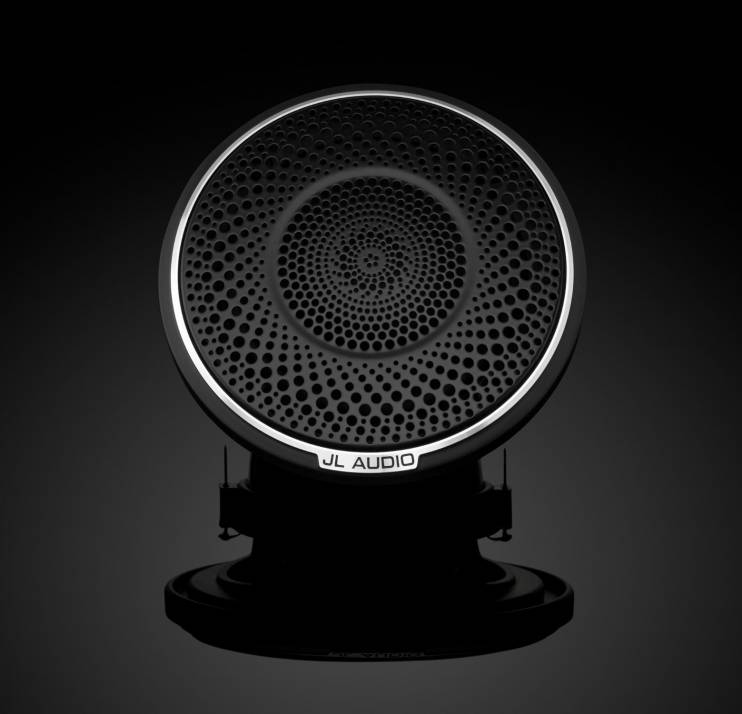

Акустический дизайн: специально разработанная корзина с тонкими спицами для того чтобы задняя часть динамика была максимально открыта. Минимально рекомендованный объем оформления для динамика C7-350cm – 0,4 литра. Динамик поставляется с двумя вариантами защитного гриля с разными акустическими свойствами. Гриль с перфорированными отверстиями разного диаметра расположенными по спирали работает как фазовыравнивающее тело, формирующее определенную диаграмму направленности. Также в комплекте поставки есть классический гриль с мелкоячеистой сеткой. Оба гриля устанавливаются в литое основание из алюминиевого сплава через резиновый уплотнитель в форме кольца так, чтобы избежать появления дребезга.

Частотный диапазон: в зависимости от крутизны фильтра высоких частот (High-Pass)
48 дБ/октаву: 300 – 10000 Гц
24 дБ/октаву: 400 – 10000 Гц
12 дБ/октаву: 500 – 10000 Гц

Настройки 3-полосной активной системы С7: мы рекомендуем начать настройку со следующих значений (модель фильтра - Linkwitz-Riley):
С7-650cw: Hi-Pass 24 дБ/октаву @ 60 Гц, Low-Pass 24 дБ/октаву @ 400 Гц, Level 0 дБ
С7-350cm: Hi-Pass 24 дБ/октаву @ 480 Гц, Low-Pass 24 дБ/октаву @ 3500 Гц, Level 0 дБ
С7-100ct: Hi-Pass 24 дБ/октаву @ 4500 Гц, Level -1.0 дБ

Продается поштучно в комплекте с защитными грилями: литое основание из алюминиевого сплава, классический гриль с мелкоячеистой сеткой и перфорированный гриль с отверстиями разного размера, расположенными по спирали.

Тип CЧ-динамик
Диффузор СЧ-динамика Полипропилен с минеральными добавками
Диаметр СЧ-динамика 90 мм (3,5")
Магнит СЧ-динамика Неодимовый
Звуковая катушка СЧ-динамика Диаметр 36 мм (1,42")
Монтажная глубина СЧ-динамика 37 мм (1,46")
Допустимая мощность (продолж./пик.) 200 Вт
Кроссовер Нет, рекомендуется активное разделение с помощью аудиопроцессора
Уровень чувствительности 89,5 дБ @ 2,83 В / 1 м
Диапазон частот 300 Гц - 10 кГц
Номинальное сопротивление 4 Ом
Комплектация Защитные сетки в комплекте
